- Aprire la pulsantiera
- Spegnere la scheda madre o la pulsantiera
- Aprire la scatola in cui è posizionata la scheda madre

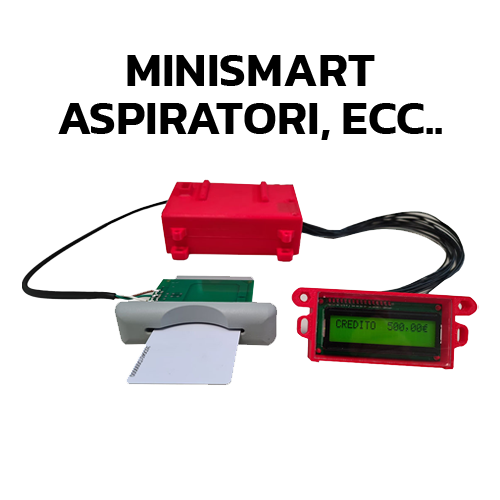

- Verificare che il cavo che parte dalla bocchetta d'inserimento della card sia collegato alla scheda madre
- Verificare che sull'antenna verde, posizionata sopra la bocchetta d'inserimento della card, siano collegati i 3 fili e non ci sia alcun filo spezzato
- Accendere la scheda madre o la pulsantiera
- Testare il funzionamento con più di una tessera

INFO

Il prezzo della card viene definito da due valori:
- Importo minimo: quanti soldi deve inserire il cliente per abilitare l'acquisto card
- Cauzione: costo effettivo della cardEsempio:
Impostiamo un importo minimo di 10€, e la cauzione di 2€.
Se un cliente inserisce 5€ non potrà acquistare la card, perchè non raggiunge il valore minimo.
Se, invece, inserisce 10€, potrà acquistare la card che uscirà caricata di 8€, dato che 2€ sono stati trattenuti per la cauzione.

CONFIGURAZIONE

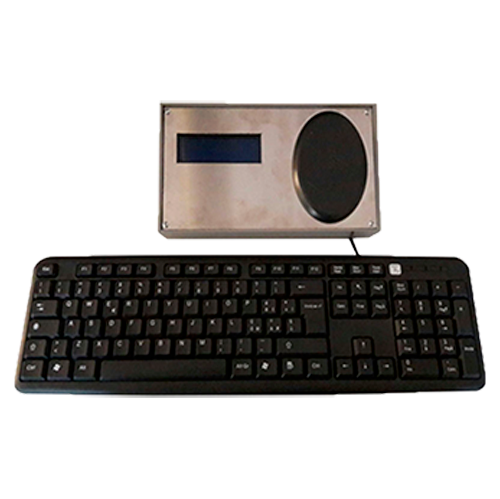

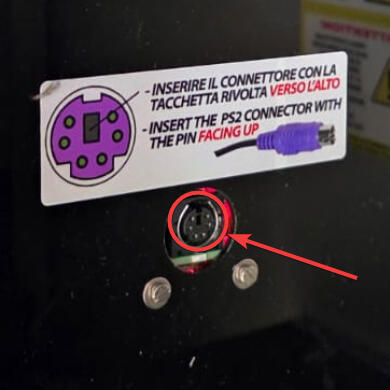

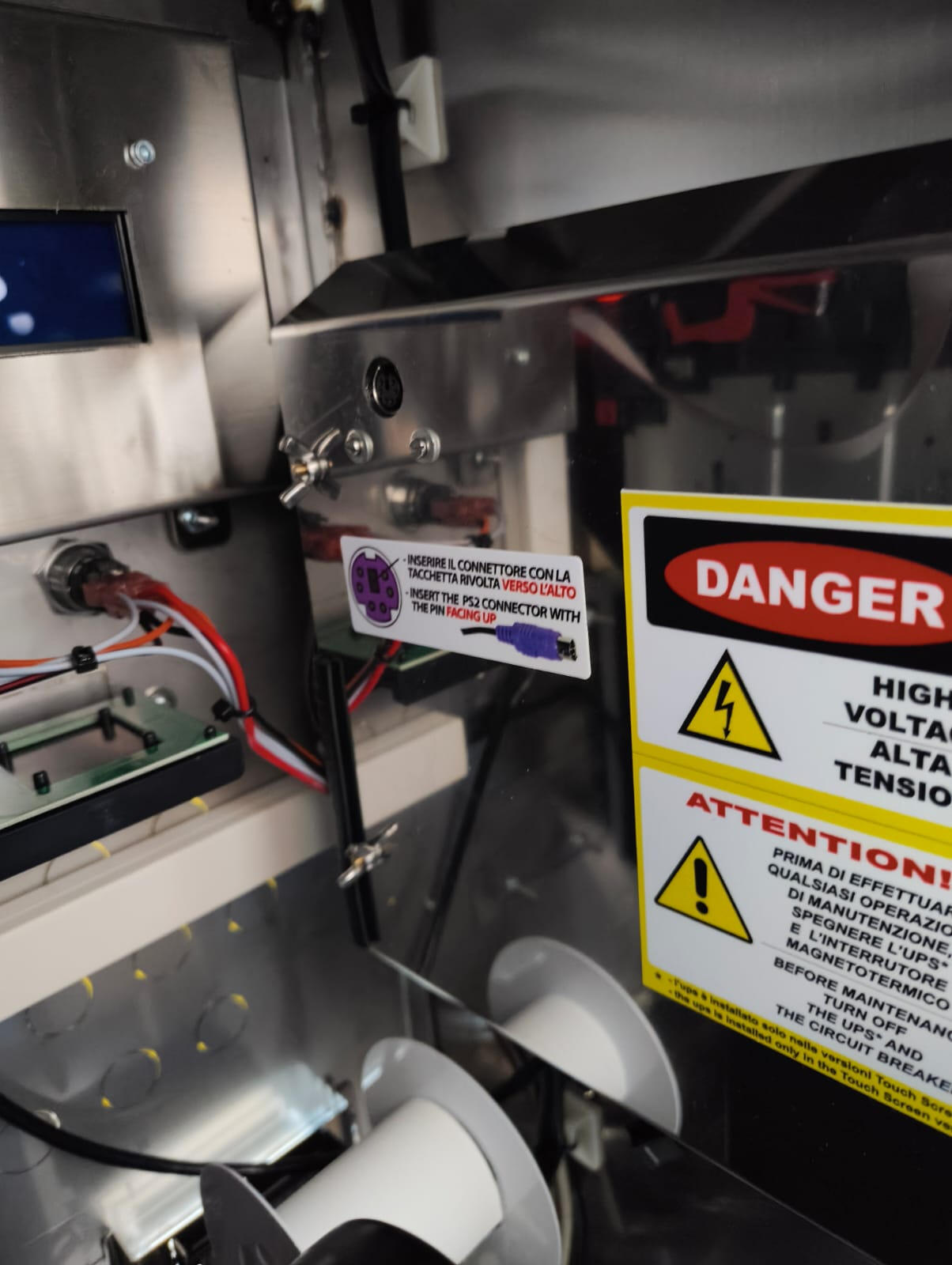

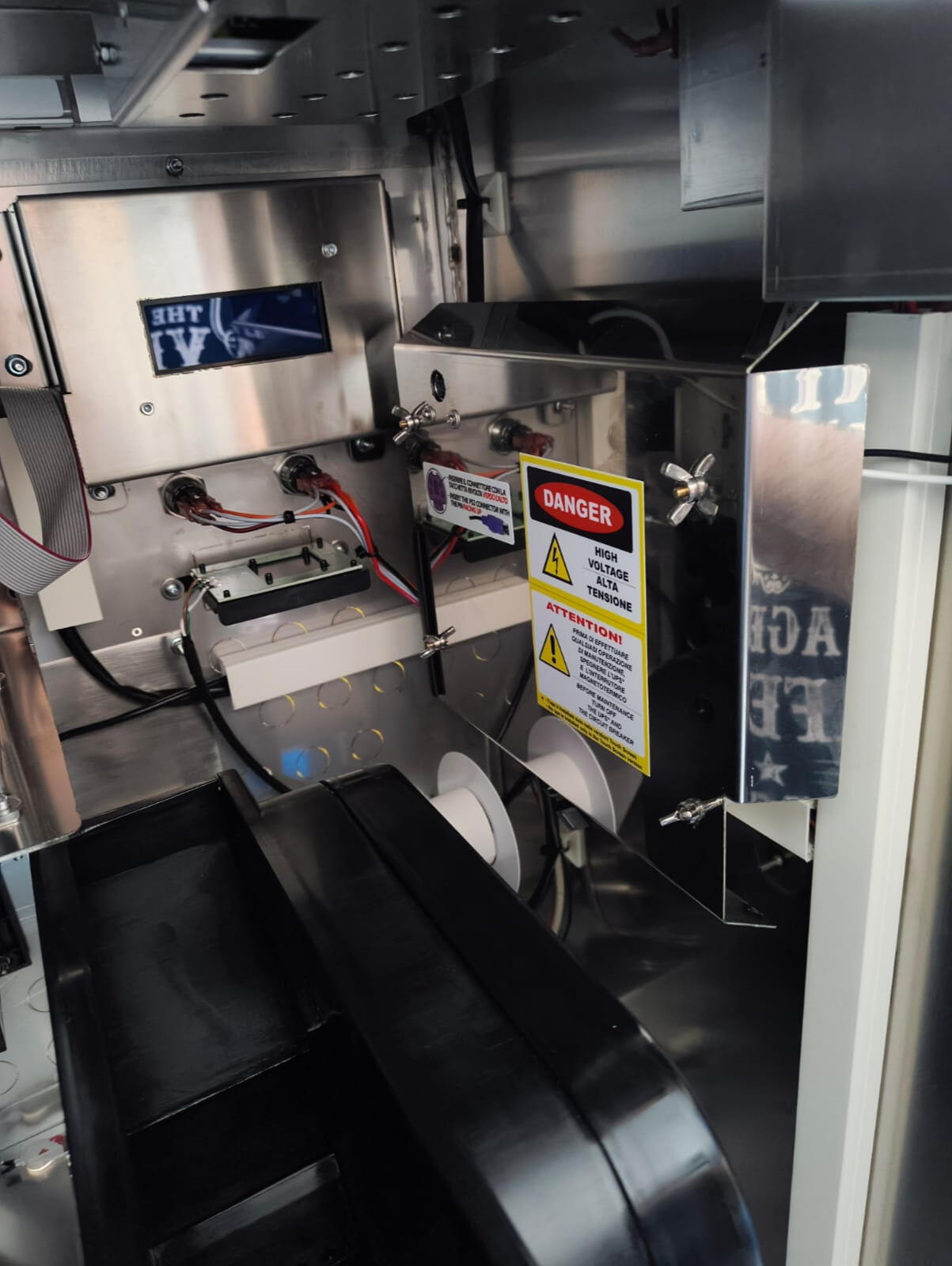

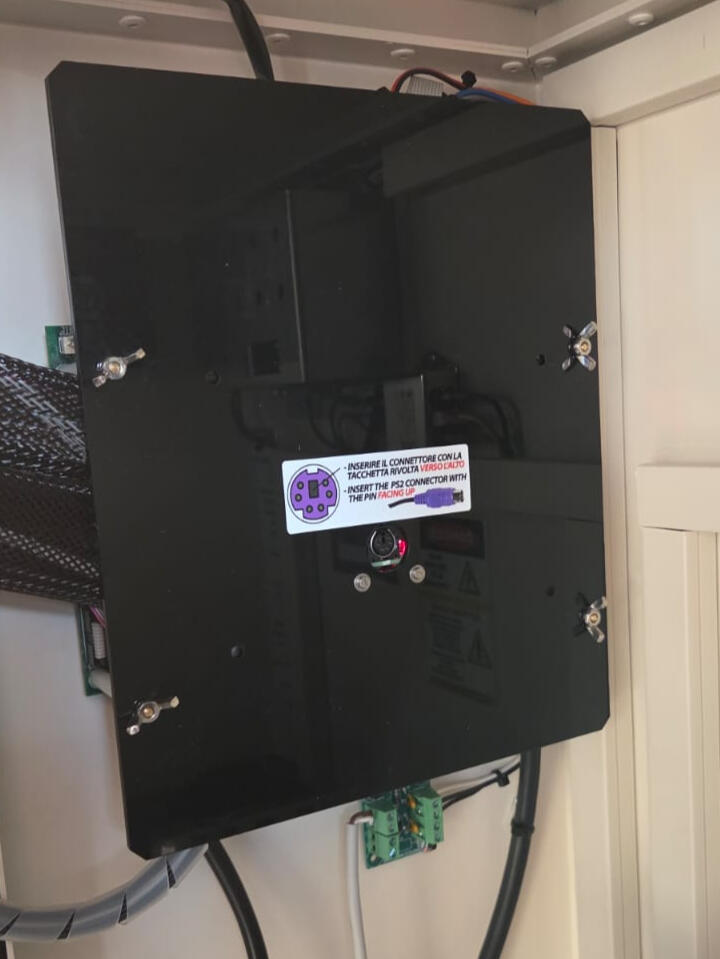

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto P
- Inserire la password "111111" e premere il tasto INVIO
- In prima riga dovrebbe esserci "PARAMETRI TESSERE", premere INVIO
- Premere nuovamente INVIO su "PARAMETER FOR CARD TYPE 01"
- Spostarsi con la FRECCIA DESTRA fino a quando il puntatore arriva su "CAUZ 00,0", scrivere il valore della cauzione desiderato tramite tastiera.
Per esempio cauzione 2€ si converte in "CAUZ 02,0"
- Spostarsi con la FRECCIA DESTRA fino a quando il puntatore arriva su "MIN 000", scrivere il valore minimo desiderato tramite tastiera.
Per esempio minimo 10€ si converte in "MIN 010"
- Impostare i bonus desiderati, poi premere INVIO per salvare i dati, seguito da ESC, ESC per uscire dal menù.

SE PRESENTE IL POS

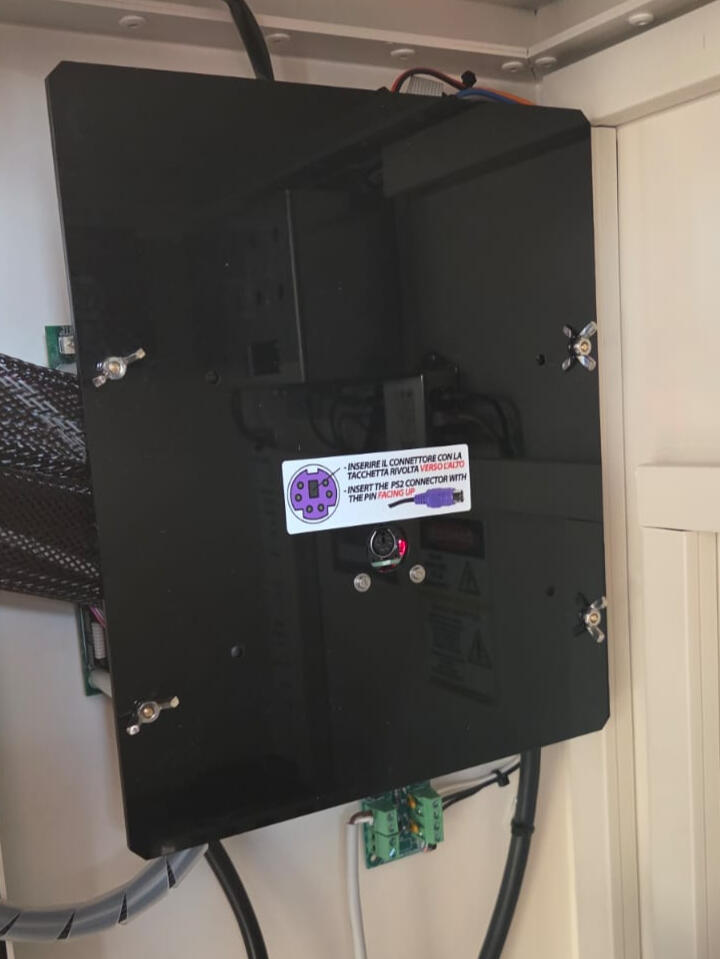

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto P
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura ACQUISTI CON POS, premere INVIO
- Premere nuovamente INVIO su "EDIT VALUE FOR POS OPERATION TAGLI 1"
- Apparirà la seguente schermata:
OPERAZIONI POS BANK1
    RICARICA 000,00€ (Ricarica card)
    ACQUISTO 000,00€ (Acquisto card)
    TOKEN: 000,00€->000p (Acquisto gettoni)
I valori in BLU corrispondono ai valori modificabili, che poi appariranno sul tasto di sinistra della cassa quando si richiede di pagare con il POS.
Esempio:
    RICARICA 010,00€
    ACQUISTO 010,00€
    TOKEN 005€->005p (5€ erogano 5 gettoni)
- Una volta inseriti i valori, premere INVIO per confermare
- Premere poi la FRECCIA SU per andare su "EDIT VALUE FOR POS OPERATION TAGLI 2" e premere INVIO.
- Inserire qui i valori che appariranno sul pulsante di destra della cassa quando si richiede di pagare con il POS, che dovranno essere più alti dei valori in TAGLI 1.
- Una volta terminato premere INVIO, ESC, ESC

ATTIVARE INCASSO GETTONE

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto S
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura CONFIGURA MONETE, premere INVIO
- Nel caso in cui all'inizio ci fosse TOKEN>0, premere la "C" sulla tastiera per farlo diventare TOKEN>C
- Spostarsi poi con la FRECCIA DESTRA fino a ChT 00
- Premere FRECCIA SU fino a trovare ChT 07, poi premere INVIO, ESC, ESC
- Spegnere e riaccendere la cassa

TARARE LA GETTONIERA PER ACCETTARE I GETTONI

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto T
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura ABILITAZ. GETTONI, premere INVIO
- Verrà richiesto di inserire 30 gettoni, procedere con l'inserimento aspettando un secondo tra un gettone e l'altro.
- Una volta terminato, la cassa tornerà al menù T, premere ESC per uscire.
- Spegnere e riaccendere la cassa, attendere che il sistema di pagamento si abiliti, e inserire gettoni per verificare il funzionamento.N.B. Nel caso in cui premendo su ABILITAZ. GETTONI non succedesse nulla, rifare la procedura sopra per "ATTIVARE INCASSO GETTONE"

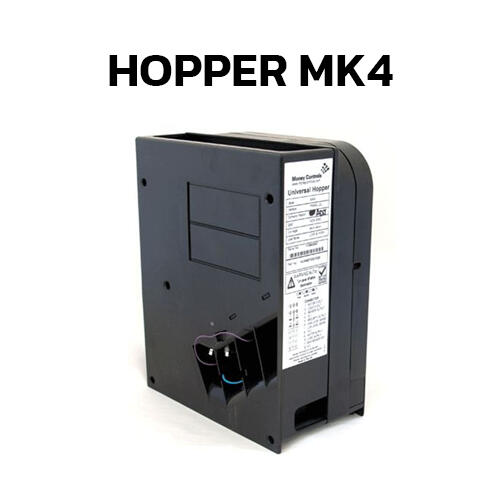

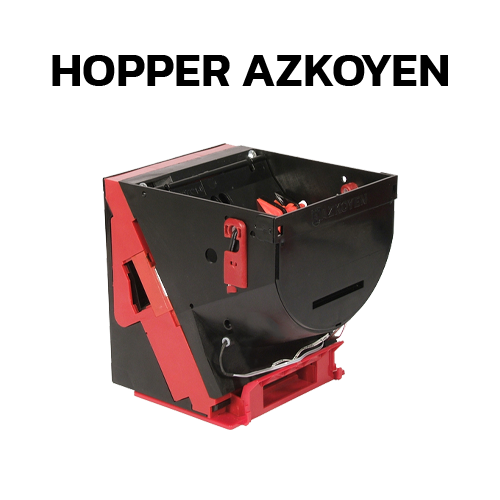

CONFIGURARE HOPPER GETTONI

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto S
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura CONFIGURA HOPPER 1-2, premere INVIO
- Impostare gettoni nell'hopper 1:
Premere la FRECCIA SU fino a quando appare "Hop1->GETT."
Se, invece, i gettoni vanno messi nell'hopper 2:
Premere la FRECCIA DESTRA fino a spostarsi su "Hop2->2,00" e premere la FRECCIA SU fino a quando appare "Hop2->GETT."
- Premere INVIO per confermare, poi ESC per uscire.

ATTIVARE EROGAZIONE GETTONI

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto S
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura DISPENS. TOKEN LANG, premere INVIO
- Premere la FRECCIA DESTRA per spostarsi su "EMTK ---"
- Premere la FRECCIA SU fino a trovare "EMTK SI"
- Premere INVIO per confermare, poi ESC per uscire.
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto S
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura CONFIGURA BANCONOTE, premere INVIO
- Premere la FRECCIA DESTRA per spostarsi sulla seconda riga
- Qui troveremo:
5€->S 10€->S 20€->S
50€->N 100€->N
In BLU ci sono i valori modificabili.
S = Incassa
N = Rifiuta
- Spostarsi con la FRECCIA DESTRA e modificare i valori in base all'esigenza.
Esempio:
50€->N = Rifiuta i 50€
50€->S = Accetta i 50€
- Una volta terminato, premere INVIO per confermare, ESC per uscire
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto S
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura CONFIGURA MONETE, premere INVIO
- Qui troveremo:
TOKEN>0 0,02>0 0,05>0
0,10>0 0,20>0 0,50>C
1,00>C 2,00>C
In BLU ci sono i valori modificabili.
C = Incassa la moneta
0 = Rifiuta la moneta
- Spostarsi con la FRECCIA DESTRA e modificare i valori in base all'esigenza.
Esempio:
0,20>0 = Rifiuta i 20 centesimi
0,20>C = Accetta i 20 centesimi
- Una volta terminato, premere INVIO per confermare, ESC per uscire
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto S
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura CONFIGURA MONETE, premere INVIO
- Premere la FRECCIA DESTRA per spostarsi sulla voce VALTK 0100
Modificare il valore in base all'esigenza.
- Una volta terminato, premere INVIO per confermare, ESC per uscire
- Spegnere e riaccendere la cassa.

SE PRESENTE IL POS

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto P
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura ACQUISTI CON POS, premere INVIO
- Premere nuovamente INVIO su "EDIT VALUE FOR POS OPERATION TAGLI 1"
- Apparirà la seguente schermata:
OPERAZIONI POS BANK1
    RICARICA 000,00€ (Ricarica card)
    ACQUISTO 000,00€ (Acquisto card)
    TOKEN: 000,00€->000p (Acquisto gettoni)
I valori in BLU corrispondono ai valori modificabili, che poi appariranno sul tasto di sinistra della cassa quando si richiede di pagare con il POS.
Esempio:
    RICARICA 010,00€
    ACQUISTO 010,00€
    TOKEN 005€->005p (5€ erogano 5 gettoni)
- Una volta inseriti i valori, premere INVIO per confermare
- Premere poi la FRECCIA SU per andare su "EDIT VALUE FOR POS OPERATION TAGLI 2" e premere INVIO.
- Inserire qui i valori che appariranno sul pulsante di destra della cassa quando si richiede di pagare con il POS, che dovranno essere più alti dei valori in TAGLI 1.
- Una volta terminato premere INVIO, ESC, ESC

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto S
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura CONFIGURA HOPPER 1-2, premere INVIO
- Qui troveremo:
Hop1->1,00 MAX. 0000
RIS 0000 RELOA MANU
Hop2->2,00 MAX. 0000
RIS 0000 RELOA MANU
In BLU ci sono i valori modificabili tramite FRECCIA SU.
- Spostarsi con la FRECCIA DESTRA e modificare i valori in base all'esigenza.
Esempio:
Hop1->GETT -> Hopper 1 eroga gettoni (Per attivare erogazione gettoni seguire questa GUIDA)
Hop2->1,00 -> Hopper 2 eroga monete da 1 euro
- Una volta terminato, premere INVIO per confermare, ESC per uscire
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto P
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura PARAMETRI PROGRAMMI, premere INVIO
- Qui troveremo:
MODIFICA PROGRAM 01
In BLU ci sono i valori modificabili tramite FRECCIA SU.
- Premere la FRECCIA SU per selezionare il programma da modificare e premere INVIO
- Spostarsi con la FRECCIA DESTRA fino ad arrivare alla terza riga, e inserire il nome del programma.
Esempio:
--->COMPLETO
--->
- Una volta terminato, premere INVIO per confermare
- Ripetere per tutti i programmi da modificare e infine premere ESC per uscire
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto P
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura PREZZI PROGRAMMI, premere INVIO
- Qui troveremo:
MODIFICA PROGRAM 01L
In BLU ci sono i valori modificabili tramite FRECCIA SU.
- Premere la FRECCIA SU per selezionare il programma da modificare e premere INVIO
- Qui troveremo:
COSTI PRO1 T1 ->01,00
T2 ->01,00 01,00 01,00
T5 ->01,00 01,00 01,00
T8 ->01,00 01,00 01,00
In BLU ci sono i valori da modificare, che corrispondono al prezzo per il programma scelto nella schermata prima.
ESEMPIO:
Impostare il programma 1 a 10€:
COSTI PRO1 T1 ->10,00
T2 ->10,00 10,00 10,00
T5 ->10,00 10,00 10,00
T8 ->10,00 10,00 10,00
- Una volta terminato, premere INVIO per confermare
- Ripetere per tutti i programmi da modificare e infine premere ESC per uscire
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto P
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura TESTI STAMPANTE, premere INVIO
- Premere INVIO nuovamente su TESTI 1-4
- Qui troveremo:
* ____________
* ____________
* ____________
* ____________
In BLU ci sono i valori da modificare, che corrispondono alle 4 righe dell'intestazione scontrino.
ESEMPIO:
* AUTOLAVAGGIO
* MICROEL
* ____________
* ____________
- Una volta terminato, premere INVIO per confermare, poi ESC per uscire
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto T
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura LOGICA INGRESSI, premere INVIO
- Qui troveremo:
PRESENZA AUTO N_OP
EMERGENZA_ON N_OP
ANOMALIA N_OP
PROGRAM RUNNING N_OP
In BLU ci sono i valori da modificare, che corrispondono alle 4 righe dell'intestazione scontrino.
N_OP = Normalmente Aperto
N_CL = Normalmente Chiuso
- Una volta terminato, premere INVIO per confermare, poi ESC per uscire
- Spegnere e riaccendere la cassa.

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto P
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura PARAMETRI OPERAT PG2, premere INVIO
- Spostarsi con la FRECCIA DESTRA fino ad arrivare sulla seconda riga
- Qui troveremo:
TMAX INIT PAGAM 040s
TMAX PAGAM 240s
In BLU ci sono i valori da modificare, che corrispondono alle 4 righe dell'intestazione scontrino.
TMAX INIT PAGAM = Tempo massimo per inserire il primo contante
TMAX PAGAM = Tempo massimo di pagamento dopo che è stato inserito il primo contante
- Una volta terminato, premere INVIO per confermare, poi ESC per uscire
- Spegnere e riaccendere la cassa.

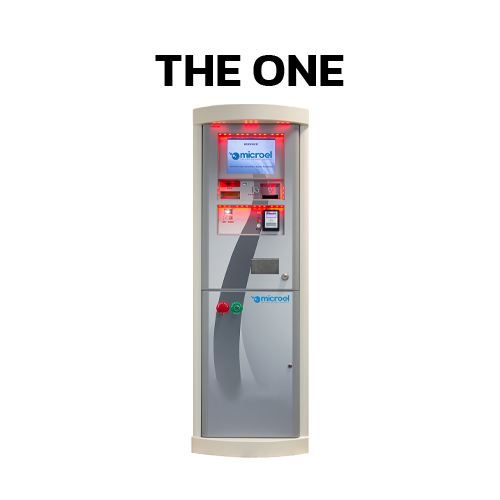

CASSA VERSIONE PORTALE

- Inserire la card operatore
- Premere il tasto di destra sotto al display fino ad avere sulla prima riga "CHIUSURA CONTABILE"
- Premere il pulsante del PROGRAMMA 1 per confermare
- Premere nuovamente il pulsante del PROGRAMMA 1 quando esce "EFFETTUARE LA CHIUSURA?" per effettuare e stampare la chiusura contabile.
- Rimuovere la card operatore

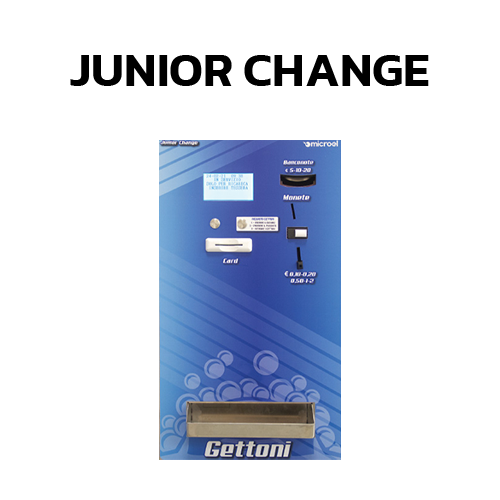

CASSA VERSIONE CAMBIAGETTONI

- Tenere premuto il pulsante di sinistra sotto al display
- Inserire la card operatore tenendo ancora premuto il pulsante
- Lasciare e premere una volta lo stesso pulsante quando esce "EFFETTUARE LA CHIUSURA?" per effettuare e stampare la chiusura contabile.
- Rimuovere la card operatore

- Collegare la tastiera con connettore PS/2 alla cassa (PREMI QUI PER LA GUIDA)
- Premere il tasto C
- Inserire la password "111111" e premere il tasto INVIO
- Spostarsi con la FRECCIA GIÙ fino ad avere sulla prima riga la dicitura STATO CASSA PRECED, premere INVIO
- Spostarsi con la GIÙ per scegliere la chiusura da ristampare, e premere il tasto P per stamparla
- Una volta terminato, premere INVIO per confermare, poi ESC per uscire
- Spegnere e riaccendere la cassa.

- Aprire la cassa
- Verificare se l'interruttore generale della cassa è acceso
- Verificare che il cavo che arriva all'interruttore della cassa sia collegato ad una presa
- Provare a cambiare la presa in cui è collegato il cavo alla corrente
- Verificare se l'interruttore generale dell'impianto è acceso
- Se presente un UPS, verificare che l'UPS sia acceso e funzionante
- Se l'UPS non si accende, provare a escluderlo andando a collegare tra di loro i due cavi presenti sul retro dell'UPS

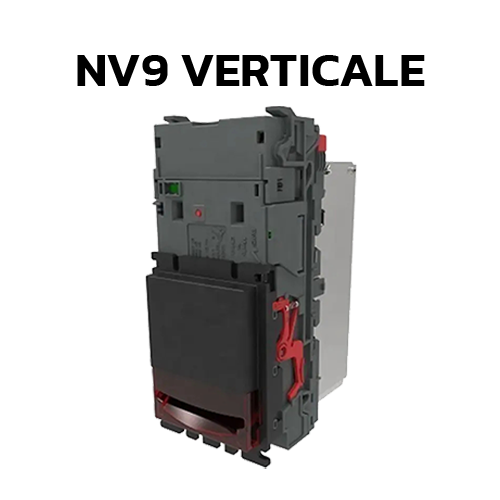

- Spegnere la scheda madre o la pulsantiera
- Scollegare la gettoniera
- Aprire lo sportello laterale e pulire con un panno poco umido e aria compressa
- Asciugare con un panno asciutto
- Rimontare la gettoniera
- Riaccendere la scheda madre o la pulsantiera
- Effettuare le prove del casoSe il problema persiste, verificare se il cavo ha subito qualche danno e se collegato bene.
Come ulteriore prova, provare a montarla su un altro dispositivo e verificarne il funzionamento.

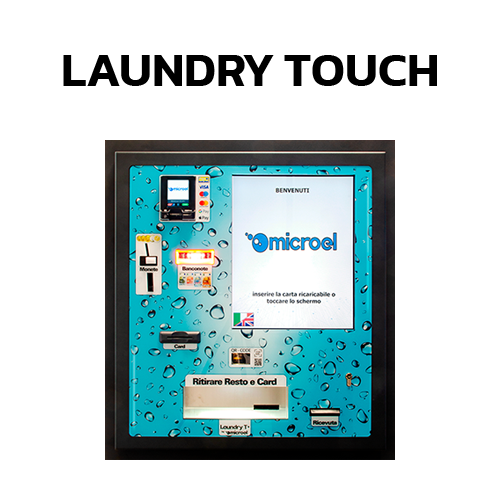

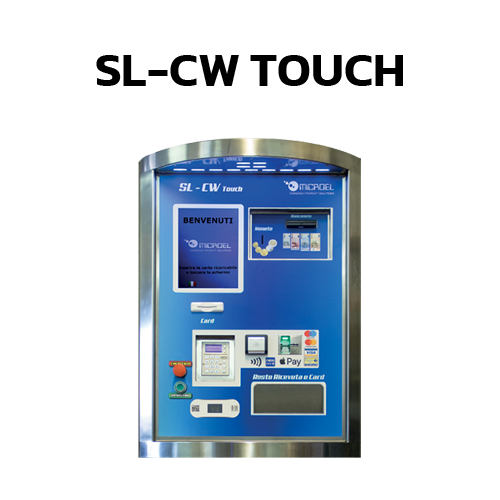

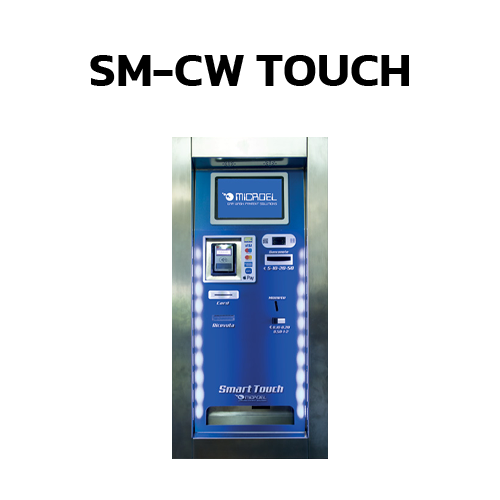

Per poter configurare le casse touch, contattare l'assistenza al numero 03311100007
